Успех КБИ-309К - кабелеискатель с функцией сохранения GPS/ГЛОНАСС координат

Бренд: ТЕХНО-АС

Номер в госреестре (ПП РФ 719 от17.07.2015)	10548527
Вес не более, кг	2,45
Габаритные размеры, мм	330 х 140 х 700
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Определение глубины залегания трассы	0 — 10 м
Точность определения глубины залегания	±5%
Точность определения оси коммуникации	±5%
Измерение тока принимаемого сигнала	0,01…9,99 А
Количество встроенных датчиков	4 шт.
Степень защиты оболочки	IP54
Страна происхождения	Россия

Описание товара
Характеристики
Комплектация
Документация

Успех КБИ-309К — кабелеискатель с функцией сохранения GPS/ГЛОНАСС координат

Описание кабелеискателя Успех КБИ-309К

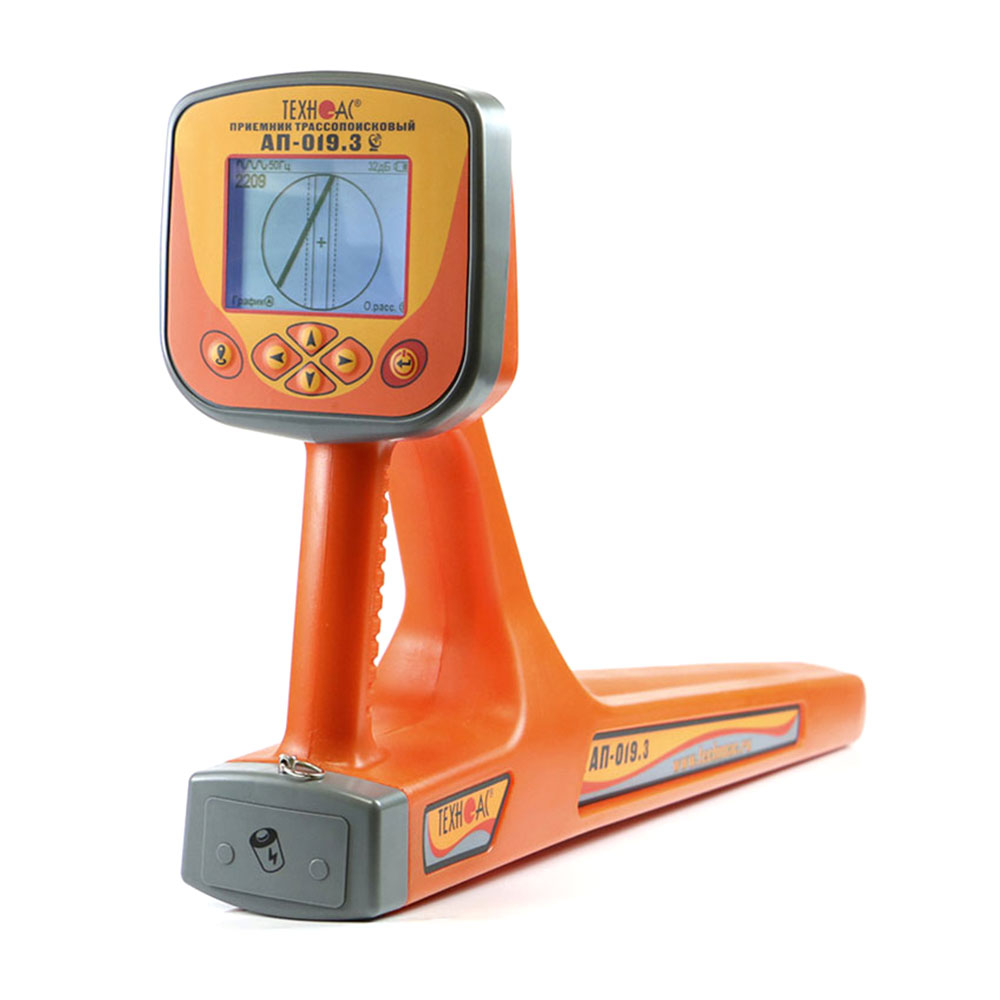

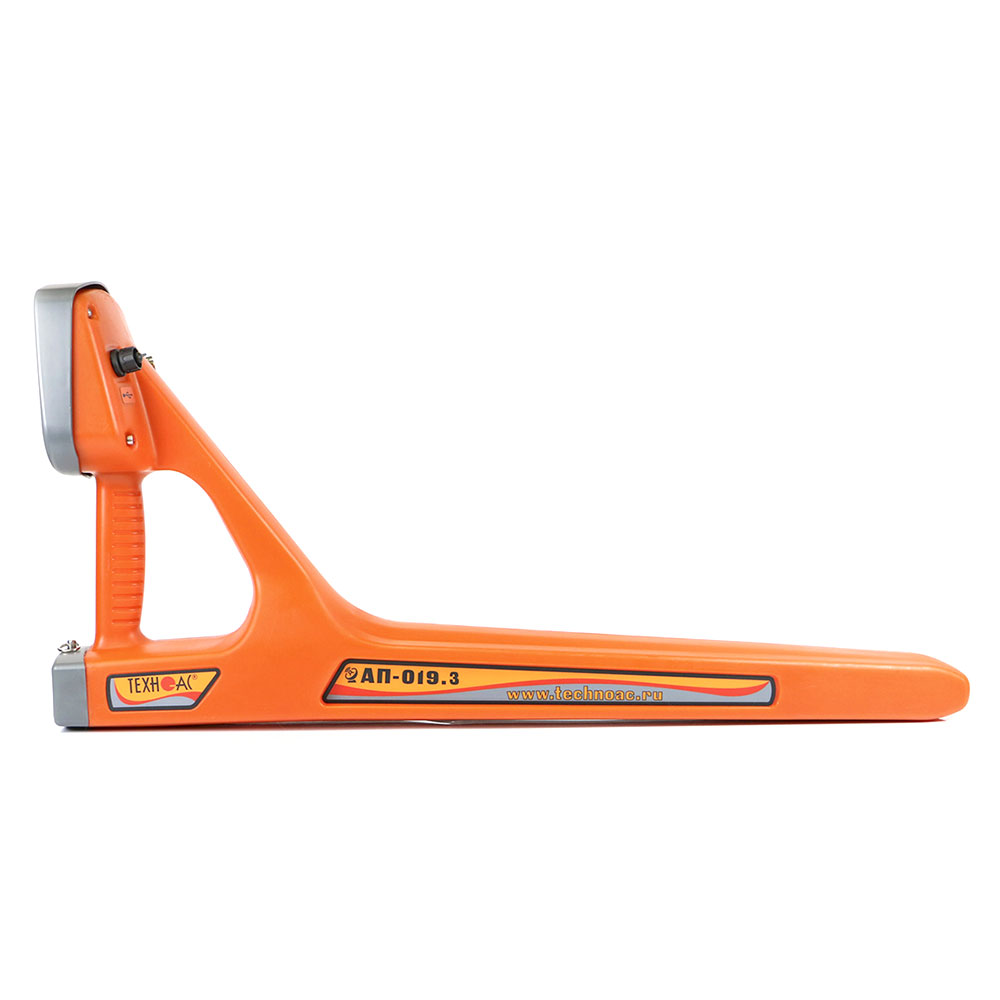

Трассопоисковый приемник в виде моноблока с большим ЖК дисплеем.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.

Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.

Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).

Назначение кабелеискателя Успех КБИ-309К

Поиск электрических кабелей под напряжением.
Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
Определение залегания подземных коммуникаций на глубине до 10 м.
Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

Характеристики трассопоискового приемника АП-019.3

Параметр	Значение
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	— автоматическое – для 2D отображения «Трасса»; — полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; — автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы	— 0…10 м; — автоматически в режиме «Трасса»; — по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	— 0,01…9,99 А; — автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	— 2D визуализация положения трассы относительно прибора; — глубина залегания трассы; — ток сигнала; — графики уровня сигнала; — сила сигнала; — параметры настройки и управления
Звуковая индикация	встроенный излучатель: — синтезированный звук ЧМ; — звуковая индикация нажатия кнопок
Источник питания	4…7 В: — 4 элемента тип «С»; — внешний аккумулятор (Power Bank — опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,45 кг

Комплектация кабелеискателя Успех КБИ-309К


1	Трассопоисковый приемник АП-019.3	1 шт.
2	Батарейки	4 шт.
3	Кабель USB 2.0 AM-mini USB 1 м	1 шт.
4	Сумка для приемника (чехол 53212)	1 шт.
5	Руководство по эксплуатации	3 шт.
6	Паспорт	1 шт.
